YJVC系列铜包铝电缆产品简介
YJVC铜包铝电缆(铜包铝导体挤包绝缘电力电缆)具有良好的耐蚀性、导体接触电阻小。正常情况下铝比铜易腐蚀,但由于铜包铝中的铝,完全被铜所包覆,改善了铝导体易氧化、接触电阻大等弱点。重量轻、线质柔软、易于加工、便于安装、运输。铜包铝材料具有相对成本低、价格相对稳定的优点,克服了铜材成本高、价格大起大落的弊端。
名称及适用电压
名称: YJVC系列铜包铝电缆产品
额定电压:
型号、规格范围
1、产品应用范围

   额定电压450/750V及以下聚氯乙烯绝缘电缆和35kV及以下电力电缆,适用于交流额定电压450/750V及以下的照明、电器动力装置固定敷设和35kV及以下电力输配电系统中,供输配电能之用。广泛应用于电力、建筑、工矿、治金、石油化工、交通等部门。

2、产品特性

      具有良好的耐蚀性、导体接触电阻小。正常情况下铝比铜易腐蚀,但由于铜包铝中的铝,完全被铜所包覆,改善了铝导体易氧化、接触电阻大等弱电。

      重量轻、线质柔软、易于加工、便于安装、运输。
      铜包铝材料具有相对成本低、价格相对稳定的优点,克服了铜材成本高、价格大起大落的弊端。

3、产品参数

      铜包铝导体规格、直流电阻、绝缘厚度等参数参考GB/T12706、GB/T5023、JB8734和GB/T19666标准。




称截面

mm²

导体中单线最少根数 导体最大外径 20℃导体最大直流电阻

绝缘厚度mm 0.6/1kV
非紧压圆导体 紧压圆导体 成型导体 PVC XLPE
1.5 7 6 - - 12.1 0.8 0.7
2.5 7 6 - - 7.41 0.8 0.7
4 7 6 - - 4.61 1.0 0.7
6 7 6 - 4.0 3.08 1.0 0.7
10 7 6 - 4.8 1.83 1.0 0.7
16 7 6 - 6.1 1.15 1.0 0.7
25 7 6 6 7.6 0.727 1.2 0.9
35

7

6 6 8.7 0.524 1.2 1.0
50 19 6 6 10.6 0.387 1.4 1.0
70 19 12 12 12.8 0.268 1.4 1.0
95 19 15 15 14.8 0.193 1.6 1.1
120 37 18 15 16.1 0.153 1.6 1.2
150 37 18 15 18.0 0.124 1.8 1.4
185 37 30 30 20.0 0.0991 2.0 1.6
240 61 34 30 23.2 0.0754 2.2 1.7
300 61 34 30 25.4 0.0601 2.4 1.8
400 61 53 53 31.4 0.0470 2.6 2.0
500 61 53 53 34.9 0.0366 2.8 2.2
630 91 53 53 39.8 0.0283 2.8 2.4



型号说明及产品示例


4、型号代号


       C----代表铜包铝导体(全都是铜包铝单丝),例BVC-为铜包铝导体布电线。
       注:1、其它型号可参考GB/T12706、GB/T5023、GB/T19666的规定。
             2、C代号在型号的位置也可在中间,例如:YJVC和VJCV表达的意思是一样的,都是铜包铝导体交联聚乙烯绝缘聚氯乙烯护套电力电缆。
5、布电线型号、名称、规格及电压等级

型号 名称 电压等级
BVC 一般用途单芯铜包铝导体无护套电线 450/750V
BVVC 铜包铝导体聚氯乙烯绝缘聚氯乙烯护套圆型电缆 300/500V
BVVBC 铜包铝导体聚氯乙烯绝缘聚氯乙烯护套扁型电缆 300/500V
Z-BVC 一般用途单芯铜包铝导体无护套阻燃电线 450/500V
Z-BVVC 铜包铝导体聚氯乙烯绝缘聚氯乙烯护套圆型阻燃电缆 300/500V

备注:表内为常用型号,其他可类推。

6、电力电缆型号、名称、规格及电压等级

型号 名称
VVC 铜包铝导体聚氯乙烯绝缘聚氯乙烯护套电力电缆
VVC22 铜包铝导体聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆
VVC32 铜包铝导体聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
VVC42 铜包铝导体聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJVC 铜包铝导体交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJVC22 铜包铝导体交联聚乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆
YJVC62 铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚氯乙烯护套电力电缆
YJYC 铜包铝导体交联聚乙烯绝缘聚乙烯护套电力电缆
YJYC32 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJYC42 铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJYC23 铜包铝导体交联聚乙烯绝缘双钢带铠装聚乙烯护套电力电缆
YJYC63 铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚乙烯护套电力电缆
YJYC33 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJYC43 铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
ZA-VVC 铜包铝导体交联聚乙烯绝缘聚氯乙烯护套阻燃A类电力电缆
ZA-VVC22 铜包铝导体交联聚乙烯绝缘双钢带铠装聚氯乙烯护套阻燃A类电力电缆
ZA-VVC32 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃A类电力电缆
ZA-VVC42 铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC 铜包铝导体交联聚乙烯绝缘聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC22 铜包铝导体交联聚乙烯绝缘双钢带铠装聚氧乙烯护套阻燃A类电力电缆
ZA-YJVC32 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC42 铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃A类电力电端
WDZA-YJYC 铜包铝导体交联聚乙烯绝缘聚烯护套无卤低烟阻燃A类电力电缆
WDZA-YJYC23 铜包铝导体交联聚乙烯绝缘双钢带铠装聚烯护套无卤低烟阻燃A类电力电缆
WDZA-YJYC33 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚烯护套无卤低烟阻燃A类电力电缆
WDZA-YJYC43 铜包铝导体交联聚乙烯绝缘粗钢丝错装聚烯护套无卤低烟阻燃A类电力电缆
WDZA-YJ(F)YC 铜包铝导体辐照交联聚乙烯绝缘聚烯烃护套无南低烟阻燃A类电力电缆
YJVCS 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装电力电缆
YJVCS2 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装聚氯乙烯护套电力电缆
ZA-YJVCS 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装阻燃A类电力电缆
ZA-YJVCS2 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装聚氯乙烯护套阻燃A类电力电缆
WDZA-YJVCS 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装阻燃A类电力电缆
WDZA-YJVCS3 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装聚烯烃护套无卤低烟阻燃A类电力电缆

备注:阻燃B类、C类的型号可类推。

2、额定电压3kV到30kV及以下电力电缆型号及名称

型号 名称
YJVC 铜包铝导体交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJVC22 铜包铝导体交联聚乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆
YJVC62 铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚氯乙烯护套电力电缆
YJYC 铜包铝导体交联聚乙烯绝缘聚乙烯护套电力电缆
YJVC32 铜包铝导体交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJVC42 铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJVC23 铜包铝导体交联聚乙烯绝缘双钢带铠装聚乙烯护套电力电缆
YJVC63 铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚乙烯护套电力电缆
YJVC33 铜包铝导体交联聚乙烯绝缘细钢带铠装聚乙烯护套电力电缆
YJVC43 铜包铝导体交联聚乙烯绝缘粗钢带铠装聚乙烯护套电力电缆
ZA-YJVC 铜包铝导体交联聚乙烯绝缘聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC22 铜包铝导体交联聚乙烯绝缘双钢带铠装聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC32 铜包铝导体交联聚乙烯绝缘细钢带铠装聚氯乙烯护套阻燃A类电力电缆
ZA-YJVC42 铜包铝导体交联聚乙烯绝缘粗钢带铠装聚氯乙烯护套阻燃A类电力电缆
YJVCS2 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装聚氯乙烯护套电力电缆
ZA-YJVCS2 铜包铝导体交联聚乙烯绝缘铝合金带联锁铠装聚氯乙烯护套阻燃A类电力电缆

备注:阻燃B类、C类的型号可类推。

8、接线端子

      铜芯电力电缆用接线端子,按GB14315-93《电力电缆导体用压接型铜、铝接线端子和连接管》标准制作。

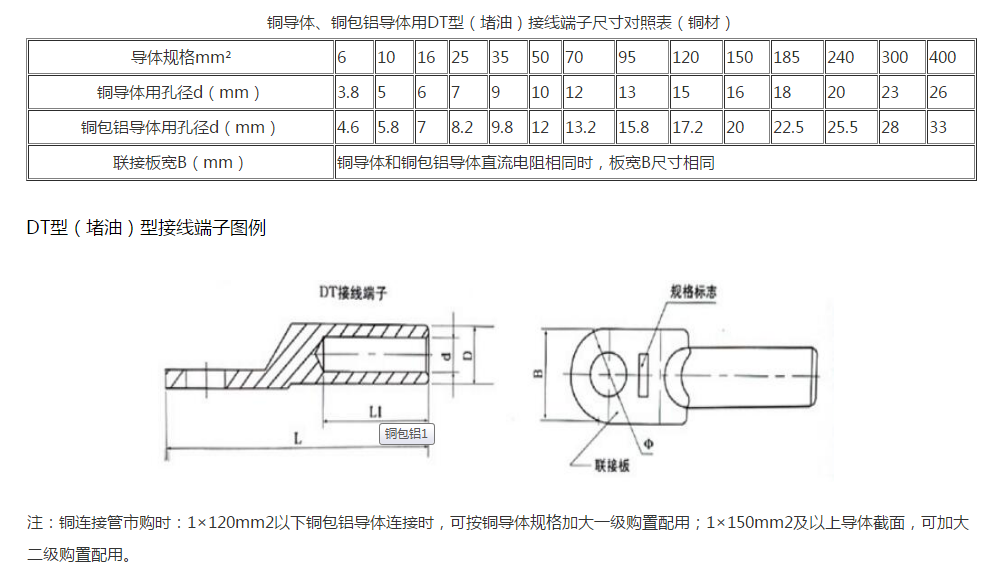

      铜包铝电力电缆用接线端子,我公司已经配套,其与铜芯导体接线端子的区别,见下表。

名称及适用电压

9、接线注意事项

      接线时必须使用铜接线端子,不能使用铝和铜铝过渡接线端子的铝端;扭接打圈安装到负载设备上时,尽量不要使用锐利的工具,防止损伤导体表面的铜层。扭接打圈安装时不要连续反复三次以上,以免导体单丝出现断裂现象。
      铜接线端子与导体压接后,最规范的做法是再用锡进行焊接(灌锡),保证导体与接线端子接触紧密、牢固,采用非密封式接线端子时,接线端子的端部也要用焊锡进行密封焊接。
      用于导体中间连接时,必须采用铜连接管,压接后两端用焊锡进行密封焊接(灌锡)。用于导体中间连接时,必须采用铜连接管,压接后两端用焊锡进行密封焊接(灌锡)。

10、电缆选用注意事项

    (1)在电缆选用时,为采用国际先进的理念,护套推荐采作聚乙烯护套材料,其所有的物理和电气性能指标均比聚氯乙烯优良(要求阻燃、无卤低烟等场合除外)。
    (2)70mm2以上的电缆,推荐采用单芯电缆,以提高电缆的载流量,降低电缆工频时的交流电阻。
    (3)铜包铝导体电缆95mm以下的导体最大外径基本上比铜导体最大外径大一档规格的标称截面,120mm2以上截面积的电缆请对照实际电缆导体的外径配用铜接线端子。

11、包装、运输及贮存

    (1)成品电缆的包装应符合JB/T8137-1999《电线电缆交货盘》的相关规定。
    (2)在运输中严禁电缆盘互相碰撞造成机械损伤。
    (3)电缆在存放时应注意端头可靠密封,电缆盘运输和存放时不允许平放

    (4)防止水份潮气浸入电缆。
    (5)防止高温及在阳光下暴晒。
    (6)每圈或每盘的电缆上应附有产品合格证。
    (7)每圈或每盘的电缆应卷绕整齐、要善包装。
