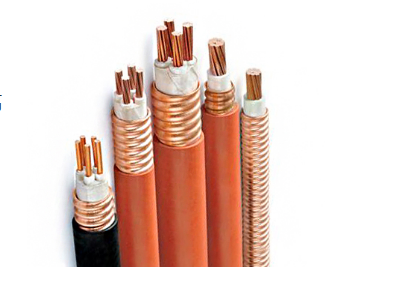

RTTZ(YTTW)柔性矿物绝缘电缆产品简介
RTTZ(YTTW)电缆是由原YTTW电缆从新命名而来,并出台了国家标准:标准号GB/T34926-2017《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》。RTTZ电缆的导体采用多股铜绞线,绝缘采用耐高温合成云母带机械绕包,绝缘层外采用无碱玻璃纤维密实填充,护套采用铜带纵包后焊接成铜管,再经连续滚轧波纹成型。特定要求金属护套不能裸露场合,可以在外面加一层聚烯烃(低烟无卤)护套。
名称及适用电压
名称: RTTZ(YTTW)电缆产品
额定电压:
型号、规格范围


型号说明及产品示例

1产品表示示例

例如:

铜芯云母带矿物绝缘波纹铜护套电缆、额定电压450/750V,规格为7*1.5m㎡,表示为RTTZ-450/750V 7*1.5。

铜芯云母带矿物绝缘波纹铜护套聚氯乙烯外护套电缆、额定电压0.6/1kV,规格为4*95m㎡,表示为RTTVZ-0.6/1kV 4*95。


名称及适用电压

1.RTTZ电缆的性能和优点

防火性能优越:

耐火等级不仅满足国标GB12666还能耐受水喷与机械撞击。

连续长度长:

不管是单芯,还是多芯电缆,其长度能满足供电长度需要,每根连续长度可达1000m以上。

截面大:

单芯电缆截面可达630m㎡,多芯电缆可达70m㎡

具有柔性:

电缆可以盘在盘上,其弯曲半径6-10D。

燃烧时无烟无毒:

绝缘采用无机材料,燃烧时不会产生任何有害气体,更不会发生2次污染,是真正的环保绿色产品。

过载能力大:

电缆不仅载流量大,而且具有较大的过载能力。根据布线要示,通常电缆表面温度s70℃,若布线不可触摸,也不与可 燃建筑材料相接触时,电缆护套温度可提高到105℃。过载时防火电缆长期工作温度可达250℃。

耐腐蚀:

屏蔽性能好,铜护套耐腐蚀性良好,在特殊或对铜有腐蚀的环境下,应在铜护套外加一层低烟无卤或塑料外护层。在铜护套的屏蔽下,无电磁干扰,不会对信号、控制电线电缆传输的信息产生干扰。

安全性好:

防火电缆能在火焰中正常供电(950℃3小时以上正常供电),起动灭火装置,减少火灾损失。铜护套是优良的导体,可作接地线使用,可提高接地线保护灵敏度和可靠性。

使用寿命长:

耐高温不易老化,在正常工作状态下,它的使用寿命在100年以上。

运输、安装简单:

柔性防火电缆的运输、安装、安装配件较简单,近似于普通电缆。

经济性好:

柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比矿物绝缘电缆的费用要低。

2、RTTZ电缆敷设安装注意事项

1)RTTZ电缆和普通电缆敷设一样不需要特殊专业人员,也无需进行安装培训,必要时厂家派技术人员知道安装。安装终端头和中间连接器请按照视频教程:
2)可直接将电缆盘运送到现场进行放线,并按照电缆盘上标明的放线方向操作放线。
3)电缆敷设的支架及固定
a、水平吊架允许跨距:电缆外径20mm,允许跨距400mm;电缆外径>20mm,允许跨距800mm;b、垂直支架允许跨距:电缆外径20mm,允许跨距1500mm;电缆外径>20mm,允许跨距1000mm;C、电缆桥架中敷设,固定电缆的允许跨距可参照以上;d、单芯电缆固定严禁采用导磁材质,例如铁丝等;e、单芯电缆不能单根穿越导磁材质管及闭合的任何形状的导磁构件,此时可参考用塑料或者树脂类管材及构件,例如刚玻璃桥架;
4)电缆配件,如中间连接器在现场安装的,其耐火等级等同于本体;现场制作终端时,应剥去端头导体绝缘约300mm后压制电缆线鼻子,用兆欧表检测铜护套与导体及导体之间的绝缘电阻,合格后套上热缩套管或者用绝缘胶带包扎好,保护好耐火绝缘层。
5)电缆到现场放线中有转角时,应使其圆弧形弯曲,严禁扭曲及直角弯曲;
6)放线时应顺畅,严禁电缆卡壳时硬拉,避免损坏铜护套;

      RTTZ电缆系列采用预制分支树干式配电方式,其单芯和多芯电缆均可以制作预制分支电缆,一般由电缆厂家根据现场需求,实地测量确定联接体位置、主干电缆及分支电缆的长度由电缆出厂时直接加工成型,现场安装敷设方便简单。
